Kiedy metoda magnetyczna ujawnia to, czego georadar nie pokazuje w podziemiu

Bezinwazyjne skanowanie podłoża dostarcza inżynierom i badaczom cennych danych o układzie warstw geologicznych oraz ukrytej infrastrukturze. Sam georadar, choć niezwykle wszechstronny, nie w każdym środowisku radzi sobie z jednoznaczną identyfikacją głęboko pogrzebanych obiektów. Zdarzają się sytuacje, w których fale elektromagnetyczne napotykają fizyczne bariery lub nie wykazują wystarczającego kontrastu. Wówczas kluczowym wsparciem staje się metoda magnetyczna. Rejestracja anomalii pozwala dostrzec detale umykające innym urządzeniom pomiarowym, dając pełniejszy obraz sytuacji przed rozpoczęciem wykopów lub prac budowlanych.

Jakie obiekty generują podziemne anomalie magnetyczne?

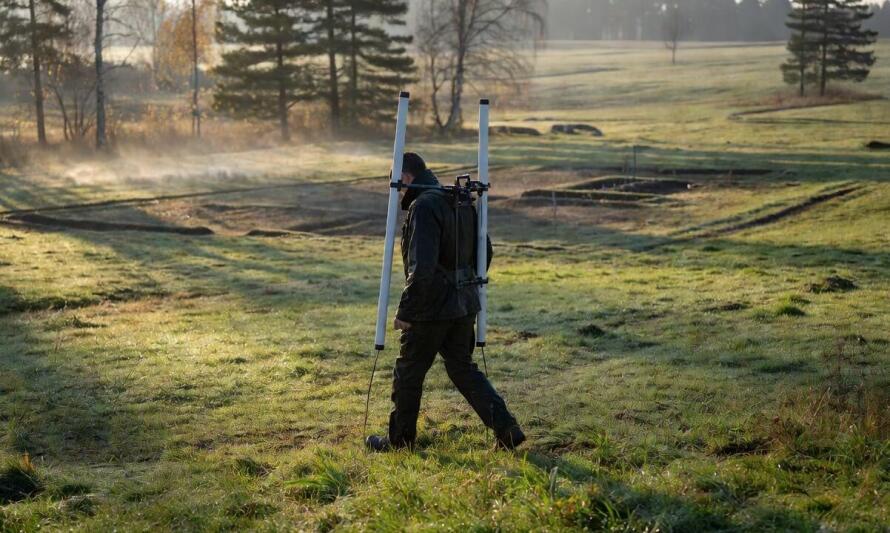

Metoda magnetyczna rejestruje zaburzenia naturalnego pola magnetycznego Ziemi. Zmiany te wynikają z obecności w podłożu materiałów o właściwościach ferromagnetycznych lub wykazujących remanentne namagnesowanie termiczne. Zjawisko to pozwala na skuteczne wykrywanie obiektów żelaznych i stalowych, do których zaliczają się ukryte rury, kable energetyczne czy masywne elementy konstrukcyjne. Odpowiednio skalibrowany magnetometr wychwytuje nawet drobne wahania pola, precyzyjnie wskazując lokalizację metalowych struktur. Z naszej praktyki badawczej wynika, że sprzęt ten doskonale sprawdza się nie tylko przy inwentaryzacji inżynieryjnych sieci przesyłowych. Konstrukcje ceglane, dawne piece oraz paleniska również pozostawiają po sobie wyraźny ślad w postaci namagnesowania powstałego podczas wypalania w wysokich temperaturach.

Przeczytaj również: Nadzór geotechniczny nad inwestycjami budowlanymi

Rowy, jamy oraz różnego rodzaju wkopy wypełnione materiałem o innym składzie mineralnym generują mierzalny kontrast w stosunku do otaczającego je rodzimego gruntu. W przeciwieństwie do georadaru, opierającego się na odbiciach fal od granic dielektrycznych, pomiary magnetyczne reagują wyłącznie na różnice we właściwościach ośrodka. Na terenach archeologicznych technika ta skutecznie wskazuje przepalone konstrukcje drewniane i fundamenty, które nie zawsze tworzą wystarczający kontrast widoczny na profilach radarowych. W projektach z zakresu inżynierii lądowej analiza anomalii pomaga zlokalizować zbrojone fragmenty betonu lub zrujnowane elementy stalowe. Dzieje się tak zwłaszcza wtedy, gdy sygnał fal radiowych zostaje mocno osłabiony przez jednorodność otaczających osadów.

Przeczytaj również: Zastosowanie kamery otworowej w pomiarach geofizycznych

Gdzie magnetometria najlepiej uzupełnia pomiary GPR?

Pomiary geofizyczne wymagają dostosowania technologii do specyfiki lokalnych warunków gruntowych. W obszarach o wysokiej przewodności elektrycznej podłoża, obejmujących nasączone wodą gliny czy podmokłe gleby, sygnał georadarowy ulega bardzo silnemu tłumieniu. Znaczne osłabienie fali elektromagnetycznej drastycznie ogranicza głębokość penetracji sprzętu aktywnego. Właśnie w takich środowiskach magnetometria udowadnia swoją skuteczność, ponieważ pomiary pasywne nie zależą od oporności ani dielektryki gruntu. Prowadząc zaawansowane skanowanie terenu jako GEO-RADAR, często wykorzystujemy sprzęt magnetyczny do szybkiego pokrycia dużych, otwartych przestrzeni. Pozwala to na wstępne wytypowanie rejonów o największym zagęszczeniu obiektów ferromagnetycznych przed użyciem dokładniejszych metod profilowania.

Przeczytaj również: Badanie płytą dynamiczną jako element audytu technicznego obiektów budowlanych

Praktyczne zastosowanie obu technologii świetnie sprawdza się podczas lokalizacji zasypanych wykopów pod dawne instalacje wodno-kanalizacyjne, identyfikacji starych rowów melioracyjnych czy mapowania mogilników. Sygnał magnetyczny ułatwia wytyczenie przebiegu metalowych rur gazowych i kabli, szczególnie gdy ich odbicie radarowe maskują inne płytko leżące struktury. Należy mieć jednak świadomość fizycznych ograniczeń tej metody detekcji. Poważną przeszkodę stanowią zakłócenia pochodzące od współczesnej infrastruktury naziemnej. Linie energetyczne wysokiego napięcia, metalowe ogrodzenia czy przejeżdżające pojazdy generują silny szum zaburzający odczyty. Obiekty pozbawione właściwości ferromagnetycznych, chociażby rury z tworzyw sztucznych czy ceramika bez śladów wypalenia, pozostają całkowicie niewidoczne dla czujników. W warunkach gęstej zabudowy i znacznego zaśmiecenia gruntu metalowymi odpadami interpretacja wyników wymaga skrupulatnego filtrowania danych.

Rozpoznanie skomplikowanych struktur podziemnych rzadko opiera się na jednym uniwersalnym narzędziu. Równoległe wykorzystanie metody magnetycznej oraz badań georadarowych dostarcza inwestorom i inżynierom najpełniejszego obrazu sytuacji panującej pod powierzchnią ziemi. Georadar precyzyjnie rysuje układ warstw stratygraficznych oraz lokalizuje obiekty wykazujące kontrast dielektryczny. Magnetometria z kolei precyzuje charakter znalezisk, jednoznacznie potwierdzając obecność metali żelaznych, obszarów po pożarach czy naruszeń struktury gleby. Wielometodowe podejście do geofizyki inżynieryjnej i archeologicznej minimalizuje ryzyko pomyłek interpretacyjnych. Zapewnia to kluczowe dane projektowe przed przystąpieniem do inwazyjnych prac ziemnych, chroniąc sprzęt budowlany przed uszkodzeniem i zapobiegając kosztownym przestojom.
