Zasady planowania zaawansowanego rozpoznania podłoża dla wielkoskalowych inwestycji infrastrukturalnych i hydrotechnicznych

Spis treści

• Ustalanie siatki punktów i docelowej głębokości penetracji
• Zaawansowane technologie w strefach przejściowych i wodnych
• Interpretacja danych in-situ a optymalizacja budowy

W projektach infrastrukturalnych liniowych oraz zaawansowanych konstrukcjach hydrotechnicznych standardowe metody punktowego rozpoznania podłoża nie zawsze dają pełny obraz sytuacji. Złożone obiekty inżynieryjne rozciągają się zazwyczaj na odległościach liczonych w kilometrach, przecinając tereny o drastycznie różnej i nieprzewidywalnej budowie litologicznej. Zmienność warunków gruntowych na rozległych obszarach wymusza całkowite odejście od rzadkiej siatki tradycyjnych odwiertów na rzecz ciągłego profilowania parametrów podłoża. Inżynierowie i projektanci potrzebują bardzo dokładnego modelu układu warstw, aby bezpiecznie zaprojektować posadowienie autostrad, rurociągów czy elementów nabrzeży portowych. Rozległe inwestycje na styku lądu i morza charakteryzują się ogromną wrażliwością na nierównomierne osiadanie. Sytuacja ta stawia przed podmiotami wykonującymi rozpoznanie najwyższe wymagania technologiczne, gdzie liczy się precyzja i powtarzalność każdego pomiaru.

Ustalanie siatki punktów i docelowej głębokości penetracji

Wstępne mapowanie terenu zawsze rozpoczyna się od rzetelnej analizy dostępnych map geologicznych, danych archiwalnych oraz przeprowadzenia szczegółowej wizji lokalnej. Zgromadzone na tym etapie informacje pozwalają inżynierom wyznaczyć optymalny rozstaw punktów sondowań, ściśle dopasowany do rodzaju planowanej konstrukcji. Obiekty liniowe wznoszone w stosunkowo prostych warunkach terenowych wymagają zazwyczaj narzucenia siatki pomiarowej o gęstości od 100 do 300 metrów. Przejścia przez strefy podmokłe, obszary o zmiennej litologii czy grunty nasypowe wymuszają jednak znaczne zagęszczenie miejsc pomiaru.

Przeczytaj również: Nadzór geotechniczny nad inwestycjami budowlanymi

Głębokość penetracji aparatury badawczej musi bezwzględnie obejmować całą aktywną strefę oddziaływania fundamentów lub masywnych nasypów drogowych. Wytyczne te wynikają bezpośrednio z rygorystycznych założeń normy Eurokod 7, która porządkuje zasady projektowania geotechnicznego w oparciu o badania in-situ. Prawidłowo zaplanowana kampania terenowa eliminuje ryzyko pozostawienia niedostatecznie rozpoznanych stref w obrębie całego ośrodka gruntowego. Specjaliści uwzględniają również przyszłe zmiany obciążeń, jakie wywoła eksploatacja inwestycji w kolejnych dekadach.

Przeczytaj również: Od badań gruntu do projektu odwodnienia — które dane naprawdę zmieniają decyzje

Zaawansowane technologie w strefach przejściowych i wodnych

Przejście z fazy koncepcji wstępnej do zaawansowanego projektu budowlanego wiąże się z koniecznością wdrożenia systemów pomiarowych o wysokiej rozdzielczości. Właściwe badania geotechniczne gruntu dostarczają parametry fizyczne i mechaniczne gotowe do bezpośredniej interpretacji numerycznej i analitycznej. Inżynierowie pozyskują w ten sposób wartości charakterystyczne i obliczeniowe, które bezbłędnie oddają specyfikę pracy przyszłych fundamentów. Technologia in-situ oparta na sondowaniach statycznych pozwala na uwzględnienie rzeczywistego wpływu obiektu na stateczność i przewidywane osiadanie podłoża.

Przeczytaj również: Dlaczego warto zainwestować w badania gruntu przed rozpoczęciem budowy?

Wybór sprzętu pomiarowego ma kluczowe znaczenie dla tempa prac oraz niezawodności uzyskiwanych odczytów, szczególnie w wymagającym terenie. Technologia direct pushing polega na statycznym wciskaniu sondy stożkowej CPT z bardzo precyzyjnie kontrolowaną prędkością dwóch centymetrów na sekundę. Stałe tempo zagłębiania aparatury gwarantuje wysoką jakość profili i minimalizuje ryzyko uszkodzenia czułego sprzętu w gruntach miękkich. Metoda ta sprawdza się wybitnie dobrze w strefach przejściowych oraz morskich, gdzie tradycyjne wiercenia niemal zawsze powodują szkodliwe zaburzenia struktury badanych warstw.

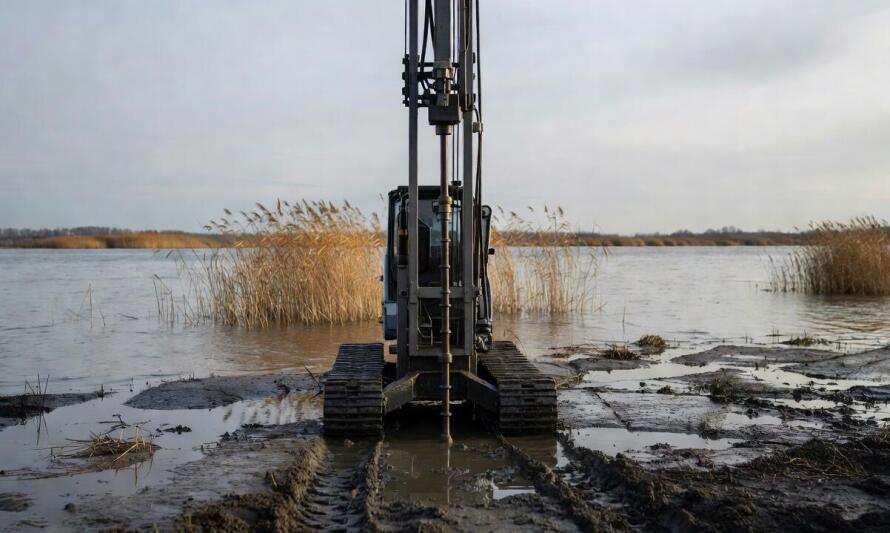

Spółka BAARS z powodzeniem realizuje tego typu skomplikowane zlecenia, wykorzystując największy w Polsce park maszynowy przeznaczony do sondowań CPT. Zespół wykonuje zaawansowane sondowania CPTU, SCPTU oraz specjalistyczne badania dylatometrem DMT i testy dyssypacji, dostarczając klientom kompletne raporty z autorską interpretacją. Urządzenia na podwoziach gąsienicowych i platformach balastowych bez problemu docierają w najtrudniej dostępne rejony bagienne oraz pracują w środowisku wodnym.

Interpretacja danych in-situ a optymalizacja budowy

Przemyślana strategia rozpoznania podłoża stanowi niekwestionowany fundament terminowej realizacji wszystkich wielkoskalowych inwestycji inżynieryjnych. Rygorystycznie dobrany zakres sondowań CPTU we wczesnej fazie przygotowawczej radykalnie redukuje ryzyko wystąpienia nieprzewidzianych anomalii litologicznych podczas ciężkich prac wykonawczych. Zastosowanie technologii bezpośredniego wciskania stożka chroni inwestorów przed błędami w wyznaczaniu parametrów odkształceniowych i wytrzymałościowych gruntu.

Projektanci biur inżynieryjnych zyskują niezachwianą pewność co do poprawności przyjętych modeli obliczeniowych dla pali lub masywnych płyt fundamentowych. Firmy budowlane mogą natomiast optymalizować zapotrzebowanie na materiały i unikać wielomilionowych strat spowodowanych koniecznością nagłego przeprojektowania całej konstrukcji nośnej. Prawidłowo udokumentowane wyniki badań terenowych stanowią dziś absolutną podstawę nowoczesnego budownictwa infrastrukturalnego. Twarde dane z sondowań in-situ zapewniają trwałość obiektów lądowych i morskich na dziesięciolecia bezpiecznej eksploatacji.
